PCAP
Vi erbjuder idag fem stycken olika varianter av PCAPs:
Telac Standard-Serien
Robust-Serien
Vattentät-Serien
Kompakt-Serien
Extrema temperatur-Serien
Se nedan för mer information om respektive PCAP-serie.
Vi erbjuder idag fem stycken olika varianter av PCAPs:
Telac Standard-Serien
Robust-Serien
Vattentät-Serien
Kompakt-Serien
Extrema temperatur-Serien
Se nedan för mer information om respektive PCAP-serie.
Vi erbjuder idag fem stycken olika varianter av PCAPs:
Telac Standard-Serien
Robust-Serien
Vattentät-Serien
Kompakt-Serien
Extrema temperatur-Serien
Se nedan för mer information om respektive PCAP-serie.
Telac Standard-Serien:
Telac design
Tillgänglig i storlekarna: 7” ~ 23.8”
Skydds lins: 1.1/1.8/6mm

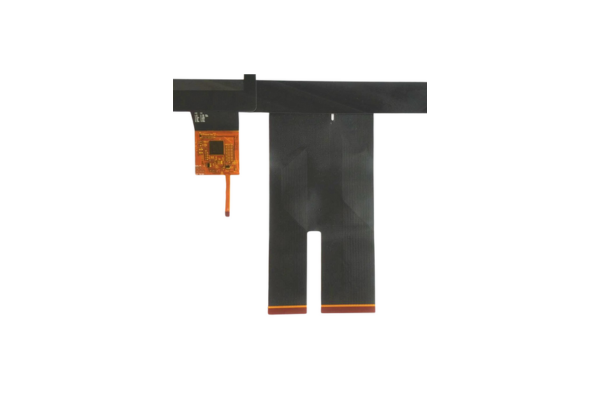

Chip-on-flex (COF) och Chip-on-board (COB)
ENI skyddad FPC: Standard serien använder dubbelsidad EMI skydd för industriella miljöer.

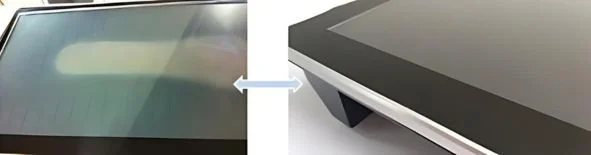

Inga märken från etsning
Använder indexmatchning på ITO-glas för att förhindra uppkomsten av etsningsmärken.

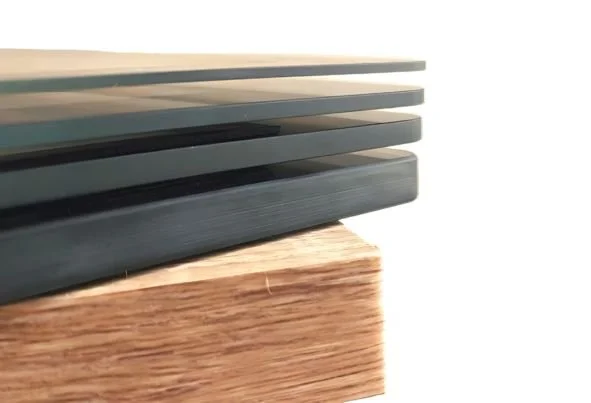

Standard skyddsglas 1.1/1.8/6mm
Överväg olika miljöer och applikationer, standard-serien har standardtäckglas i olika tjocklekar (svart tryck) utan NRE-kostnad.
Robusta-Serien
Robust design med 6mm standardtäckglas
Denna serie kommer utan NRE-avgift.
Utvecklad för säkerhet och robusthet inom industriella styrapplikationer
Storlekar: 10.1"/ 10.4"/ 12.1"/ 15"/ 15.6"/ 17"/ 19"/ 21.5"

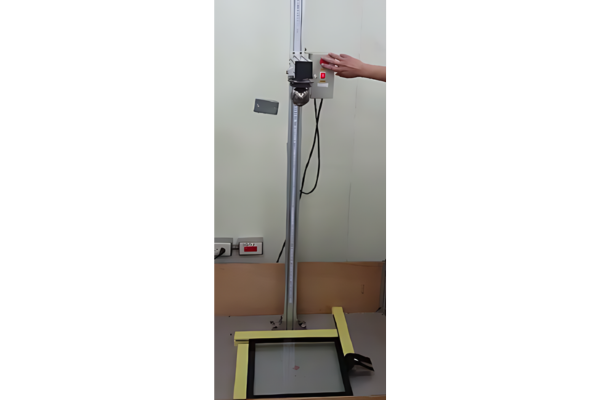

IK10-godkänd:
Fallprov: 1,8kg
Höjd: 1,2m
Standardtäckglas 6mm:
Slagkraft: 21 J/ IK10
Appikationsexempel: utomhuskiosker, militär, casino & spel

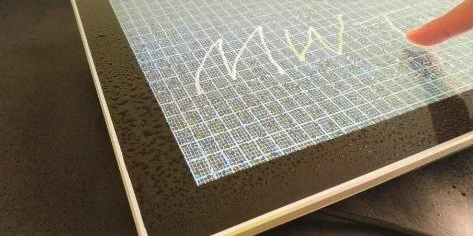

Vattentäta-Serien
Vattentålig design
Optimerad design för pekskärm som kan utsättas för vatten och fukt
Stöd för 9% saltvatten
Avaktiveringslösning i AA-område för att förhindra ghost touch vid vattensamling i ramen
Situationer:
PCAP utan vatten: 10-punkts touch
PCAP med vatten: Enpunkts touch och avaktiverat område vid vattensamling
Applikationsexempel: Ruggade tablet, marin, lantbruk
Kompakta-Serien

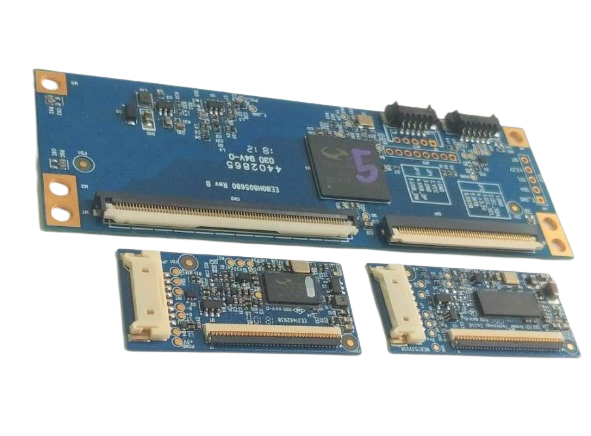

Kompakt Chip-On-Board (COB) design för handhållna enheter
Mycket kompakt kretskortsdesign av Telac, COB ersätter COF för emklare RMA-hantering
Bättre tillförlitlighet (EMI) jämfört med COF
Applikationsexempel: Handhållna enheter, ordersystem, ruggade tablets
Extrema temperatur-Serien
Applikationsexempel: Fordon, lantbruk, marin, ruggade tablets, HMI
| Storlek | Förhållande | Visningsområde | Interface | COB/COF | Täckglas | Driftemperatur |
|---|---|---|---|---|---|---|
| 7" | 16:9 | 153.4*92.44 | I2C/USB | COF | 1.1mm | -30~85ºC |
| 7" | 16:9 | 154.64*86.43 | I2C/USB | COF | 1.1mm | -30~85ºC |
| 10.1" | 16:9 | 214.61*133.3 | I2C/USB | COF | 1.8/3/6mm | -30~85ºC |
| 10.1" | 16:9 | 217.96*136.6 | I2C/USB | COB | 1.8/3/6mm | -30~85ºC |
| 10.4" | 4:3 | 212*159.4 | I2C/USB | COF | 3/6mm | -30~85ºC |
| 12.1" | 4:3 | 245.99*184.49 | I2C/USB | COB | 1.8/6mm | -30~85ºC |
| 12.1" | 16:9 | 263*164.4 | I2C/USB | COF | 1.1/6mm | -30~85ºC |
| 15" | 4:3 | 306*230 | I2C/USB | COF | 1.8/6mm | -30~85ºC |
| 15" | 4:3 | 305.1*229.1 | I2C/USB | COB | 1.8/6mm | -30~85ºC |
| 15.6" | 16:9 | 345.23*194.54 | I2C/USB | COF | 1.8/6mm | -30~85ºC |
| 17" | 4:3 | 338.92*271.34 | USB | COB | 1.8/6mm | -30~85ºC |
| 19" | 4:3 | 377.32*302.06 | USB | COB | 1.8/6mm | -30~85ºC |
| 21.5" | 4:3 | 477.44*269 | USB | COB | 1.8/3/6mm | -30~85ºC |
